电磁炉作为现代家庭中一种高效、节能的烹饪工具，其内部的复杂电子结构和工作原理使其成为人们关注的焦点。要了解电磁炉的工作原理和结构，我们需要从其图纸开始。电磁炉图纸通常包括主回路、驱动电路、温度控制电路等多个部分，这些部分共同构成了电磁炉的核心功能。那么，电磁炉图纸从哪里可以找到呢？通常，电磁炉的图纸可以在电子工程网站、CSDN博客、以及一些专业的电子设计平台上找到。
电磁炉的工作原理基于电磁感应加热原理。通过电流流过线圈，产生磁场，这个磁场会在铁质锅底部产生涡电流，使锅体发热，进而加热食物。这种原理使电磁炉能够高效快速地进行烹饪，同时也具有安全性和节能性。
在电磁炉的内部结构中，主回路是最关键的部分。它通常包括整流桥、电磁线圈、IG *** （绝缘栅双极晶体管）等组件。整流桥将工频电压转换为直流电压，IG *** 通过控制电路的脉冲信号来控制电流的流动，产生高频电磁波。电磁炉还配备了温度控制电路和功率控制电路，以确保烹饪过程中的温度稳定和功率可调。
电磁炉图纸的获取通常需要通过专业的电子设计平台或工程网站。这些平台提供了详细的电路图和设计原理，帮助设计师和爱好者更好地理解和应用电磁炉的技术。，CSDN博客上有许多关于电磁炉原理和设计的文章，提供了丰富的信息和资源。
电磁炉的应用不仅限于家庭烹饪，还广泛用于商业厨房和工业领域。其高效、快速的加热特性使其成为许多餐厅和食品加工厂的首选设备。电磁炉的设计也在不断进化，加入了智能控制、远程监控等功能，以满足现代生活的需求。

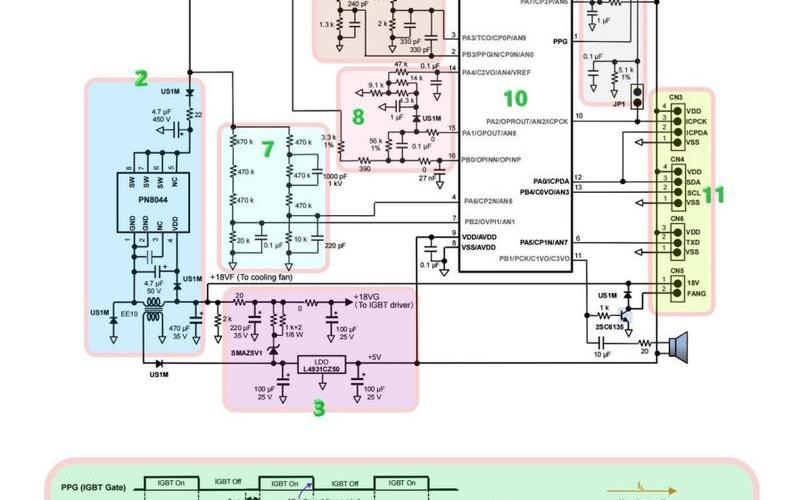

在设计和 *** 电磁炉时，图纸是非常重要的参考资料。图纸不仅展示了电磁炉的电子结构，还提供了具体的元件参数和连接方式。通过这些信息，设计师可以更好地理解电磁炉的工作原理，并进行优化设计。，雅乐思电磁炉的电路图显示了开关电源、驱动器、CPU等组件的详细连接。
电磁炉图纸的获取途径多样，可以通过搜索引擎、电子工程网站、以及专业的设计平台来找到相关资源。这些资源不仅有助于理解电磁炉的工作原理，还可以为设计和改进电磁炉提供有价值的参考。
相关内容的知识扩展：
电磁炉图纸不仅是理解其工作原理的基础，也是设计和改进电磁炉的关键资源。通过对电磁炉图纸的分析，我们可以更深入地了解其内部结构和功能。以下是几个方面的知识扩展：
电磁感应原理：电磁炉利用电磁感应产生磁场，进而在铁质锅具上产生涡电流，实现加热。这种原理在物理学中被广泛应用，包括电磁炉、变压器等设备。
高频逆变技术：电磁炉中的高频逆变技术是其高效加热的关键。通过产生高频电磁波，电磁炉可以快速加热锅具。这种技术在现代电力电子设备中被广泛应用。
智能控制技术：现代电磁炉开始加入智能控制功能，如WiFi连接和远程监控。这种技术使电磁炉不仅可以通过手机进行控制，还可以实现远程监控和自动化烹饪。
安全保护功能：电磁炉通常配备了多种安全保护功能，如过热保护、无负载自动关机等。这些功能确保了电磁炉的安全使用和长寿命。
节能特性：电磁炉由于其高效加热特性，相比传统电炉具有的节能优势。这种特性使其成为现代家庭和商业厨房的首选设备。
通过对电磁炉图纸的分析和理解，我们可以更好地认识到其内部结构和工作原理，并进行设计和改进。电磁炉的应用和发展也在不断推动着烹饪技术的进步。
